Transportlīdzekļu remonta instrumenti – mērinstrumenti

1. Tērauda likums

Tērauda lineāls ir viens no visplašāk izmantotajiem pamata mērīšanas instrumentiem automašīnu apkopē, ir izgatavots no plānas tērauda plāksnes, parasti tiek izmantots mērījumiem ar zemas precizitātes prasībām, var tieši izmērīt sagataves izmēru, tērauda lineālam parasti ir divu veidu taisns tērauds. lineāls un tērauda lente

2. Kvadrāts

Kvadrātu parasti izmanto, lai pārbaudītu sagataves iekšējo un ārējo leņķi vai taisnleņķa slīpēšanas apstrādes aprēķinu, lineālam ir gara mala un īsa mala, abas malas veido 90° taisnu leņķi, skatiet 5. attēlu. Automobiļu apkope , tas var izmērīt, vai vārsta atsperes slīpums pārsniedz specifikāciju

3. Biezums

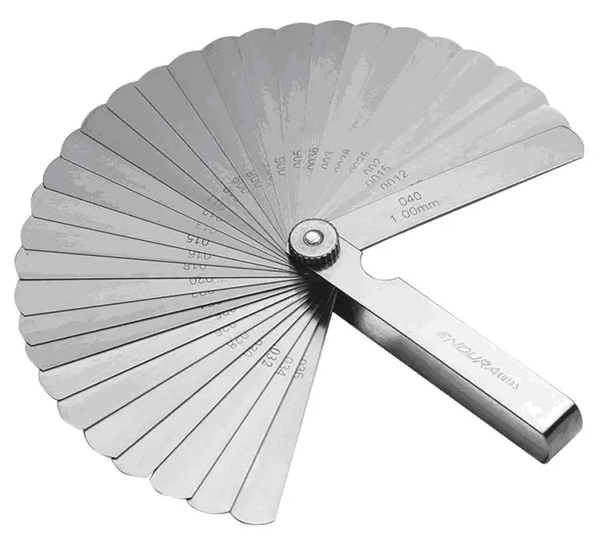

Biezuma mērītājs, ko sauc arī par tausti vai spraugas mērītāju, ir loksnes mērītājs, ko izmanto, lai pārbaudītu atstarpes lielumu starp divām kombinētām virsmām.Pirms lietošanas jānotīra netīrumi un putekļi no mērītāja un sagataves.Lietojot, vienu vai vairākus gabalus var pārklāt, lai ievietotu spraugu, un ir lietderīgi sajust nelielu vilkšanu.Mērot, viegli pārvietojiet un neielieciet stingri.Tāpat nav atļauts mērīt daļas ar augstāku temperatūru

4. Vernjē suporti

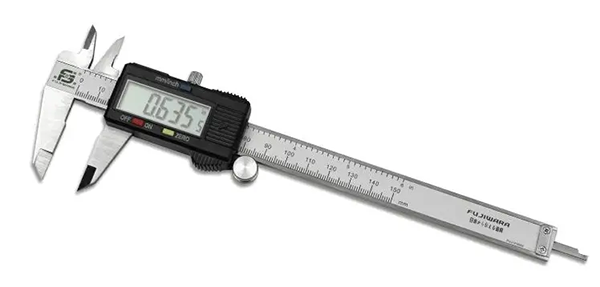

Nonija suports ir ļoti daudzpusīgs precizitātes mērīšanas rīks, minimālā nolasījuma vērtība ir 0,05 mm un 0,02 mm un citas specifikācijas, automašīnu apkopes darbos parasti izmantotā nonija suporta specifikācija ir 0,02 mm.Ir daudz veidu nonija suporti, kurus var iedalīt nonija suportos ar nonija skalu atbilstoši nonija suportu mērījumu vērtības displejam.Nonija suports ar skalas skalu;Digitālā šķidro kristālu displeja tipa nonija suporti un citi vairāki.Digitālā šķidro kristālu displeja tipa nonija kalibra precizitāte ir augstāka, var sasniegt 0,01 mm un var saglabāt mērījumu vērtību.

5. Mikrometrs

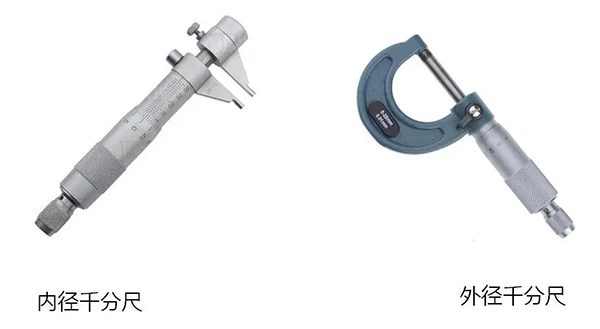

Mikrometrs ir sava veida precīzs mērīšanas rīks, kas pazīstams arī kā spirālveida mikrometrs.Precizitāte ir augstāka par nonija suportu, mērījumu precizitāte var sasniegt 0,01 mm, un tā ir jutīgāka.Daudzfunkcionāls mikrometra mērījums, mērot detaļas ar augstu apstrādes precizitāti.Ir divu veidu mikrometri: iekšējais mikrometrs un ārējais mikrometrs.Detaļu iekšējā diametra, ārējā diametra vai biezuma mērīšanai var izmantot mikrometrus.

6. Numura indikators

Ciparnīcas indikators ir ar zobratu darbināms mikrometra mērinstruments ar mērīšanas precizitāti 0,01 mm.To parasti izmanto kopā ar skalas indikatoru un skalas indikatora rāmi, lai veiktu dažādus mērīšanas darbus, piemēram, izmērītu gultņa lieces, leņķi, zobrata klīrensu, paralēlismu un plaknes stāvokli.

Ciparnīcas indikatora struktūra

Ciparnīcas indikators, ko parasti izmanto automašīnu apkopē, parasti ir aprīkots ar divu izmēru ciparnīcām, un lielās skalas garo adatu izmanto, lai nolasītu pārvietojumu zem 1 mm;Īsā adata uz mazās skalas tiek izmantota, lai nolasītu pārvietojumu virs 1 mm.Kad mērgalva pārvietojas par 1 mm, garā adata pagriežas vienu nedēļu un īsā adata pārvietojas par vienu atstarpi.Ciparnīcas ciparnīca un ārējais rāmis ir integrēti, un ārējo rāmi var patvaļīgi pagriezt, lai noregulētu rādītāju nulles pozīcijā.

7. Plastmasas spraugas mērītājs

Plastmasas klīrensa mērīšanas sloksne ir īpaša plastmasas sloksne, ko izmanto, lai izmērītu kloķvārpstas galvenā gultņa vai klaņa gultņa klīrensu automašīnu apkopes laikā.Pēc tam, kad plastmasas sloksne ir iespīlēta gultņa spraugā, plastmasas sloksnes platumu pēc iespīlēšanas mēra ar īpašu mērīšanas skalu, un skalā izteiktais skaitlis ir gultņa klīrensa dati.

8. Pavasara skala

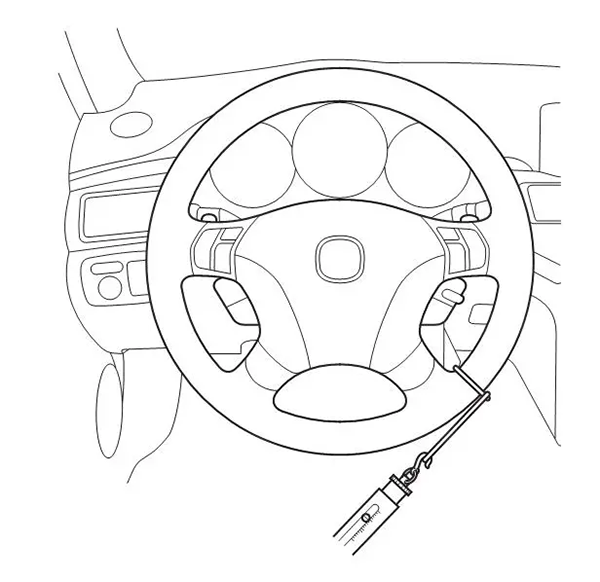

Pavasara skala ir atsperes deformācijas principa izmantošana, tās struktūra ir pievienot slodzi uz āķa, kad atsperes spēks pagarinās, un norādīt skalu, kas atbilst pagarinājumam.Tā kā ierīce, kas nosaka slodzi, izmanto atsperi, mērījumu kļūdu var viegli ietekmēt termiskā izplešanās, tāpēc precizitāte nav ļoti augsta.Automašīnu apkopē bieži izmanto atsperu skalu, lai noteiktu stūres rata griešanās jaudu.
